Produktbeschreibung
UART und WIFI Netzwerk Übertragung

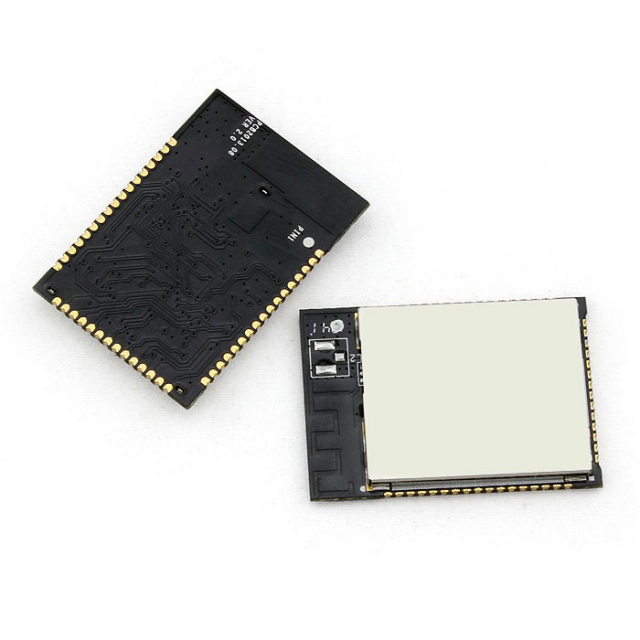

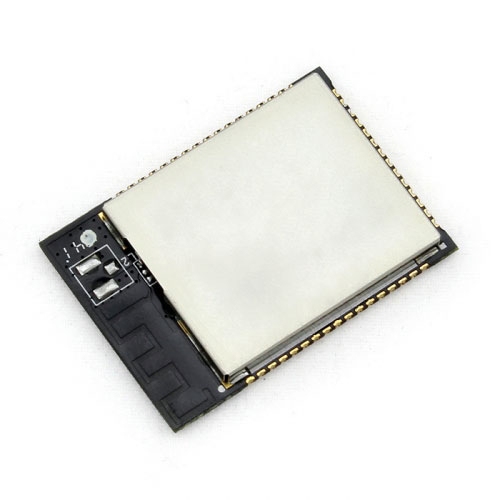

Das WIFI Modul WIFI232-G2a ist ein SMT WIFI Modul und unterstützt SmartLink sowie WPS-Funktionen. Vorteile dieses Moduls sind die niedrigen Kosten und die geringe Größe von 23.1 x 32.8 x 2.7 mm. Das Modul dient der Datenübertragung von UART TTL zu WIFI. Es ist ein Seriell-zu-WIFI Modul mit speziellen Bonding-Pads und internem Antennen-Anschluss. Das WIFI Modul WIFI232-G2a wird heutzutage für Smart Home und Industrie-Steuerungen, sowie individuelle Anwendungen genutzt.
EIGENSCHAFTEN
- Unterstützung des IEEE802.11b/g/n Wireless Standards
- Unterstützung von WIFI 2.4 GHz, sowie WEP, WPA/WPA2 Sicherheitsmodus
- Basierend auf selbst entwickelten High Performance MCU
- Ultra-Low-Power für Batterie-Anwendungen mit sehr gutem Stromsparmodus
- Unterstützung einer UART Datenübertragung
- Unterstützung des STA/AP/AP+STA Modus
- Unterstützung von SmartLink Funktionen
- Unterstützung von Wireless Upgrade Funktionen
- Unterstützung von WPS Funktionen
- Unterstützung von Multi-TCP Link (5 Kanäle) Applikationen
- Unterstützung einer internen Antenne
- Single +3.3 V Stromversorgung
- Kleine Größe
TECHNISCHE DATEN
Class | Item | Parameters |
Wireless standard | 802.11 b/g/n | |
Frequency range | 2.412GHz-2.484GHz | |
Transmit Power | 802.11b: +16 +/-2dBm (@11Mbps) | |
802.11g: +14 +/-2dBm (@54Mbps) | ||
802.11n: +13 +/-2dBm (@HT20, MCS7) | ||
Receiver Sensitivity | 802.11b: -93 dBm (@11Mbps ,CCK) | |
802.11g: -85 dBm (@54Mbps, OFDM) | ||
802.11n: -82 dBm (@HT20, MCS7) | ||
Antenna | On-board PCB antenna | |
Hardware Parameters | Data Interface | UART |
Operating Voltage | 3.0~3.6V | |
Operating Current | Peak [Continuous TX]: ~200mA | |
Average. ~12mA, Peak: 200mA | ||
Operating Temp. | -40°C- 85°C | |
Storage Temp. | -45°C- 125°C | |
Dimensions and Size | 23.1mm x 32.8mm x 2.7mm | |
Software Parameters | Footprint | SMT |
Network Type | STA/AP/STA+AP | |
Security Mechanisms | WEP/WPA-PSK/WPA2-PSK | |
Encryption | WEP64/WEP128/TKIP/AES | |
Update Firmware | Local Wireless | |
Customization | Web Page Upgrade | |
Network Protocol | IPv4, TCP/UDP/HTTP | |
User Configuration | AT+command | |
Website | ||
Android/iOS APP | ||
Smart Link APP tools |
ANWENDUNGSSTRUKTUR
Das Modul unterstützt das Arbeiten im STA/AP/AP+STA Modus
AP WI-FI Mode
STA WI-FI Mode
AP+STA WI-FI Mode
LIEFERUMFANG
- 1 x ME-WIFI232-G2a
