WIFI Modul WIFI232-B

WIFI Modul WIFI232-B
Für eine größere Ansicht klicken Sie auf das Vorschaubild
145,00 EUR
zzgl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb

Lieferzeit: 1-3 Werktage
Art.Nr.: ME-WIFI232-B



  • Details
  • Mehr Bilder

Produktbeschreibung

UART TTL und WIFI Two-way Transmission

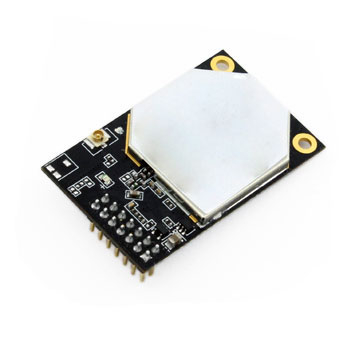

Das WIFI Modul WIFI232-B unterstützt einen externen Antennen-Anschluss. Es ist mit dem Wireless Standard 802.11 b/g/n ausgestattet und bietet eine drahtlose Schnittstelle für alle Geräte mit einer seriellen Schnittstelle zur Datenübertragung.  Das Modul besitzt eine Größe von 25 × 40 × 8 mm und wurde bereits in verschiedensten Bereichen eingesetzt.



EIGENSCHAFTEN

  • Unterstützung des IEEE802.11b/g/n Wireless Standards
  • Unterstützung von TCP/IP/UDP Netzwerkprotokollen
  • Unterstützung einer UART Datenübertragung
  • Unterstützung des STA/AP/AP+STA Modus
  • Unterstützung von Router/Bridge Mode Networking
  • Unterstützung einer externen Antenne
  • Unterstützung eines transparenten Übertragungsmodus
  • Unterstützung AT+ Befehlssatz für Konfiguration
  • Unterstützung einer anwenderfreundlichen Web-Konfiguration
  • Unterstützung des Palmodic Signals (Watchdog, interne Hard- und Software Kontrolle)
  • Unterstützung von UART Auto-Frame Funktionen
  • Single + 3.3V Stromversorgung
  • Kleine Größe
  • FCC/CE zertifiziert



TECHNISCHE DATEN

Class

Item

Parameters

Wireless Parameters

Certification

FCC/CE

Wireless standard

802.11 b/g/n

Frequency range

2.412GHz-2.484GHz

Transmit Power

802.11b: +20 dBm (Max.)

802.11g: +18 dBm (Max.)

802.11n: +15 dBm (Max.)

Configurable

Receiver Sensitivity

802.11b: -89 dBm

802.11g: -81dBm

802.11n: -71dBm

Antenna

External:I-PEX Connector

Hardware Parameters

Data Interface

UART: 1200bps - 230400bps

Operating Voltage

3.3V (+/-5%)

Operating Current

170mA~300mA

Operating Temperature

-25°C- 85°C

Storage Temperature

-40°C- 125°C

Dimensions and Size

25×40×8mm

Software Parameters

Network Type

Station /AP mode/STA+AP

Security Mechanisms

WEP/WAP-PSK/WAP2-PSK/WAPI

Encryption

WEP64/WEP128/TKIP/AES

Work Mode

Transparent Transmission

Serial command

AT+instruction set

Network Protocol

TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP

Max. TCP Connection

32

User Configuration

Web Server+AT command config.



ANWENDUNGSSTRUKTUR

Das WIFI Modul WIFI232-B unterstützt den AP+STA Netzwerkmodus - das heißt, das Modul unterstützt eine AP-Schnittstelle und eine STA-Schnittstelle zur gleichen Zeit. Verdeutlicht wird dies mit folgender Abbildung:

ANWENDUNGSSTRUKTUR WIFI Modul WIFI232-B



LIEFERUMFANG

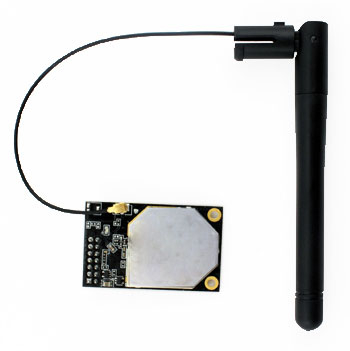

  • 1 x ME-WIFI232-B mit Antenne


WEEE-Reg.-Nr. DE 53836468
