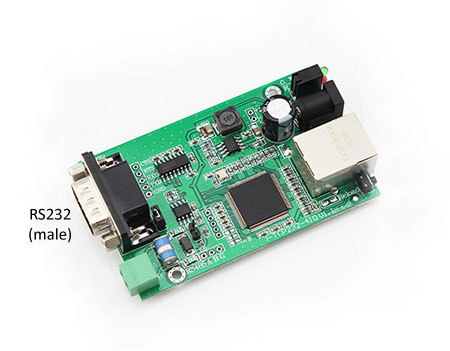

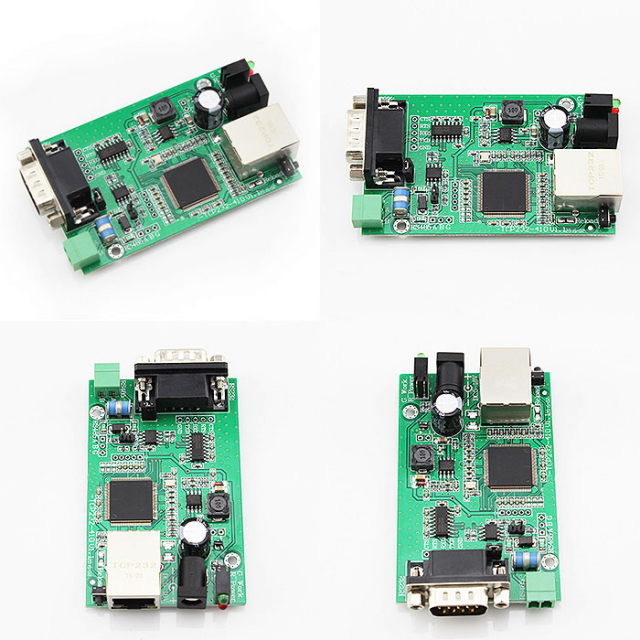

TCP-RS232 Wandler TCP232-410-PCBA

TCP-RS232 Wandler TCP232-410-PCBA
Für eine größere Ansicht klicken Sie auf das Vorschaubild
165,00 EUR
zzgl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb

Lieferzeit: 1-3 Werktage
Art.Nr.: ME-TCP232-410-PCBA



  • Details
  • Mehr Bilder

Produktbeschreibung

RS232/RS485 zu Ethernet Übertragung

Der TCP-RS232 Wandler TCP232-410-PCBA unterstützt die Konvertierung von RS232/RS485 zu RJ45/TCPIP/ Ethernet sowie folgende Funktionen: Firmware-Upgrades über Netzwerk, Verwendung von IP und Domain-Name zur gleichen Zeit, bis zu 4 Verbindungen vom Client beim Agieren als TCP-Server,  Senden und Empfangen von Daten mit ID, integrierter HTTP-Server, Keepalive.  Der TCP-RS232 Wandler TCP232-E steht für hohe Geschwindigkeit & Stabilität, sowie niedrige Kosten und wurde bereits in verschieden Bereichen des IoT (Internet of Things - Internet der Dinge) eingesetzt.



EIGENSCHAFTEN

  • Neuer Cortex-M4 Kern, Industrie-Arbeitstemperaturbereich, aufwendige Optimierung des LWIP Protokoll-Stack, stabil und zuverlässig
  • RS232 und RS485 können zusammen verwendet werden, sie arbeiten unabhängig voneinander, der angeschlossene serielle Port wird über die Port-Nummer unterschieden
  • Auto-MDI/MIDX Funktion, beliebige Verbindung via Crossover oder direktem Netzwerkkabel, automatische Umschaltung
  • Unterstützung von TCP Server, TCP Client, UDP, UDP Server, HTTPD Client verschiedene Arbeitsweisen
  • Unterstützung eines virtuellen COM-Treibers
  • Höchste Baudrate des seriellen Ports zwischen 600bps und 1024000bps (COM0 max. 256000bps)
  • Unterstützung von DHCP automatischen IP Zugriff, kann die Anlage innerhalb eines Netzwerks durch das UDP broadcast Protokoll abfragen
  • Integrierte Webseite, Parametereinstellungen via Web möglich
  • Reload-Taste zum Wiederherstellen der Standardeinstellungen
  • RJ45 Statusanzeige, RJ45 Schnittstelle mit 2 KV Schutz
  • Firmware-Upgrades über Netzwerk
  • Einsatz von IP und Domain-Name zur gleichen Zeit
  • Unterstützung von bis zu 8 Verbindungen vom Client beim Agieren als TCP-Server , Senden und Empfangen von Daten mit IP
  • Möglichkeit zur Modifizierung der MAC-Adresse,
  • integrierter HTTP-Server
  • Unterstützung von Keepalive (Mechanismus zur Aufrechterhaltung einer Netzwerkverbindung und Kontrolle der Erreichbarkeit & Funktion einen Kommunikationspartners)



TECHNISCHE DATEN

System Information

  • Prozessor: Cortex-M4
  • Grundfrequenz: 120 MHz
  • Flash: 512K byte



Ethernet

  • Portanzahl: 1
  • Interface Standard: 8 pin RJ45
  • Rate: 10/100 Mbps, MDI/MDIX, Auto-Switch zwischen Kreuz- und Direkt-Verbindung Schutz: 2KV elektromagnetische Isolation
  • Netzwerk Protokoll: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, Web socket, Httpd client
  • Buffer: Max. 16k bytes buffer



Serial

  • Portanzahl: 2 (1*RS232, 1*RS485, können zur gleichen Zeit arbeiten)

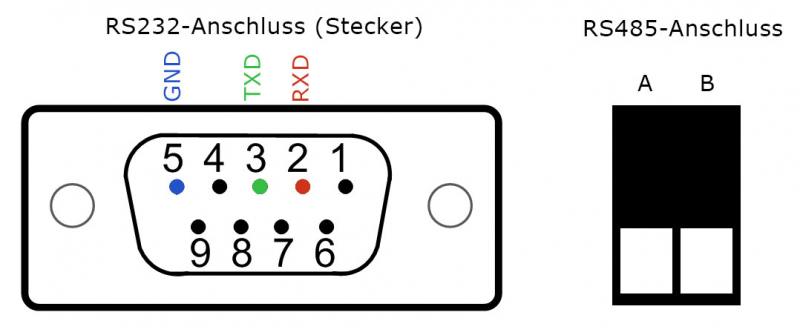

  • Interface Standard: RS232: DB9 pin type, RS485: 2 wire A+, B-
  • Data Bits: 5, 6, 7, 8
  • Stop Bit: 1, 1.5, 2
  • Check Bit: None, Even, Odd, Space, Mark
  • Baudrate: RS232: 600 bps ~ 256K bps, RS485: 600 bps ~ 1024K bps
  • Flusskontrolle: RTS/CTS
  • Buffer: Senden und Empfangen von jeweils 2k Bytes
  • Schutz: RS485: anti-static 2KV, Blitzschutz
  • RS-485 Pull-up und Pull-Down Widerstand: 2.2 KΩ



Software

  • Virtuelle COM Software: Windows 2000 oder höher (32 bit/64 bit)
  • Konfiguration: Built-in Webpage, Computer Set-Up Software, Serial Command



Basic Parameter

  • Abmessung: 94 x 50 x 17 mm
  • Betriebstemp.: -40 ~ 85°C
  • Lagertemp.: -40 ~ 85°C, 5 ~ 95% RH (keine Kondensation)
  • Eingangsspannung: DC 5 ~ 36V
  • Arbeitsstrom: 86.5mA (85~87.9) @ 5V; 44.3mA (43.7~45.1) @ 12V
  • Leistung: <1W



Zertifizierung: CE, FCC, ROHS



LIEFERUMFANG

1 x ME-TCP232-410-PCBA
