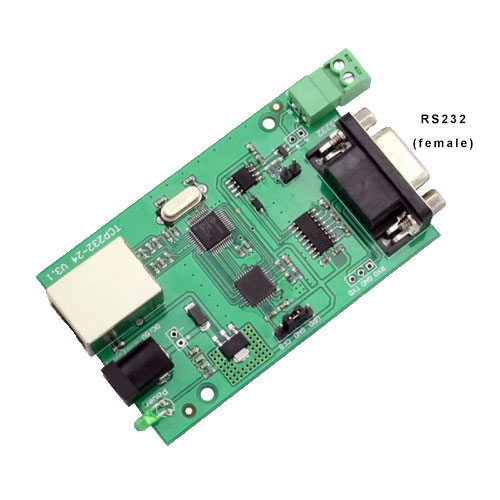

TCP-RS232 Wandler TCP232-24

RS232/RS485 & Ethernet Transparent Transmission

Der TCP-RS232 Wandler TCP232-24 unterstützt die Konvertierung von RS232/RS485 zu RJ45/TCPIP/ Ethernet und folgende Funktionen:  10/100M automatische Schnittstellenerkennung, Auto-MDI/MIDX Funktion - beliebige Verbindung via Crossover oder direktem Netzwerkkabel, Arbeitsmodus TCP Server, TCP Client, UDP, UDP Server; Arbeitsmodell-bezogene Parameter können über serielle Schnittstelle oder Netzwerk eingestellt werden. Der TCP-RS232 Wandler TCP232-24 steht für hohe Geschwindigkeit und Stabilität, sowie niedrige Kosten und wurde bereits in verschieden Bereichen des IoT (Internet of Things - Internet der Dinge) eingesetzt.

EIGENSCHAFTEN

• 10/100M automatische Schnittstellenerkennung
• Auto-MDI/MIDX Funktion, beliebige Verbindung via Crossover oder direktem Netzwerkkabel
• Arbeitsmodus TCP Server, TCP Client, UDP, UDP Server
• Arbeitsmodell-bezogene Parameter können über serielle Schnittstelle oder Netzwerk eingestellt werden
• Unterstützung einer virtuellen seriellen Schnittstelle
• Einzigartiger Heartbeat-Package-Mechanismus, um sicherzustellen, dass die Verbindung zuverlässig ist
• Im UDP Modus wird Packet Broadcast verboten, mit stärkerer Anti-Interferenz-Fähigkeit
• Anschluss über Gateway, über Switches, Router
• Arbeiten im LAN oder im Internet (externes Netzwerk) möglich
• Übertragungsdistanz: RS232 - 15 Meter, RS485 - 1000 Meter
• 32 Bit RAM CPU
• LAN : 10/100Mbps; Schutz bis zu 2KV (elektrostatisch)
• Baudrate der seriellen Schnittstelle: 300 - 230400 bps können eingestellt werden,  bis zu 3 MBPS
• Netzwerkprotokoll: ETHERNET ARP IP UDP TCP ICMP
• Software Tool:  Konfigurations-Software, TCP/UDP Testsoftware erhältlich
• Konfigurationsmethode: RS232 oder via Ethernet

TECHNISCHE DATEN

System Information

• Prozessor: ARM
• Flash: 32K byte

Ethernet

• Portanzahl: 1
• Interface Standard: 8 pin RJ45
• Rate: 10/100 Mbps, MDI/MDIX, Auto-Switch zwischen Kreuz- und Direkt-Verbindung
• Schutz: 2KV elektromagnetische Isolation
• Netzwerk Protokoll: IP, TCP, UDP, ARP, ICMP
• Buffer: Senden: 2K Bytes; Empfangen: 1K Bytes

Serial

• Ports: 2 (1*RS-232, 1*RS-485, können nicht zur gleichen Zeit arbeiten)
• Interface Standard: RS232: DB9 cellular type, RS-485: 2 wire (A+, B-)
• Data Bits: 5, 6, 7, 8
• Stop Bit: 1, 1.5, 2
• Check Bit: None, Even, Odd, Space, Mark
• Baudrate: RS232: 110 bps ~ 921.6 Kbps, RS485: 110 bps ~ 1024K bps
• Buffer: Empfangen: 800 bytes
• Schutz:  RS485: anti-static 2KV
• RS-485 Pull-up und Pull-Down Widerstand: 2.2 KΩ

Software

• Virtuelle COM Software: Windows 2000 oder höher (32 bit/64 bit)
• Konfiguration: Computer Set-Up Software, Serial Command

Basic Parameter

• Abmessung: 80 x 50 mm
• Betriebstemp.: -25 ~ 75°C
• Lagertemp.: -40 ~ 85°C, 5 ~ 95% RH (keine Kondensation)
• Eingangsspannung: DC 5 ~ 9V
• Arbeitsstrom: 200mA (MAX) @ 5V
• Leistung: <1W

Zertifizierung: CE, FCC

ANWENDUNGSSTRUKTUR

Abmessungen:

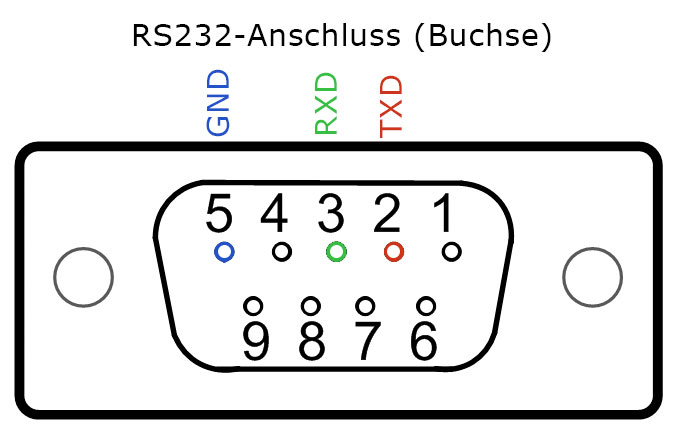

ANSCHLUSS über 9-polige Buchse

• PIN 2: TxD
• PIN 3: RxD
• PIN 5: Masse

LIEFERUMFANG

• 1 x ME-TCP232-24
